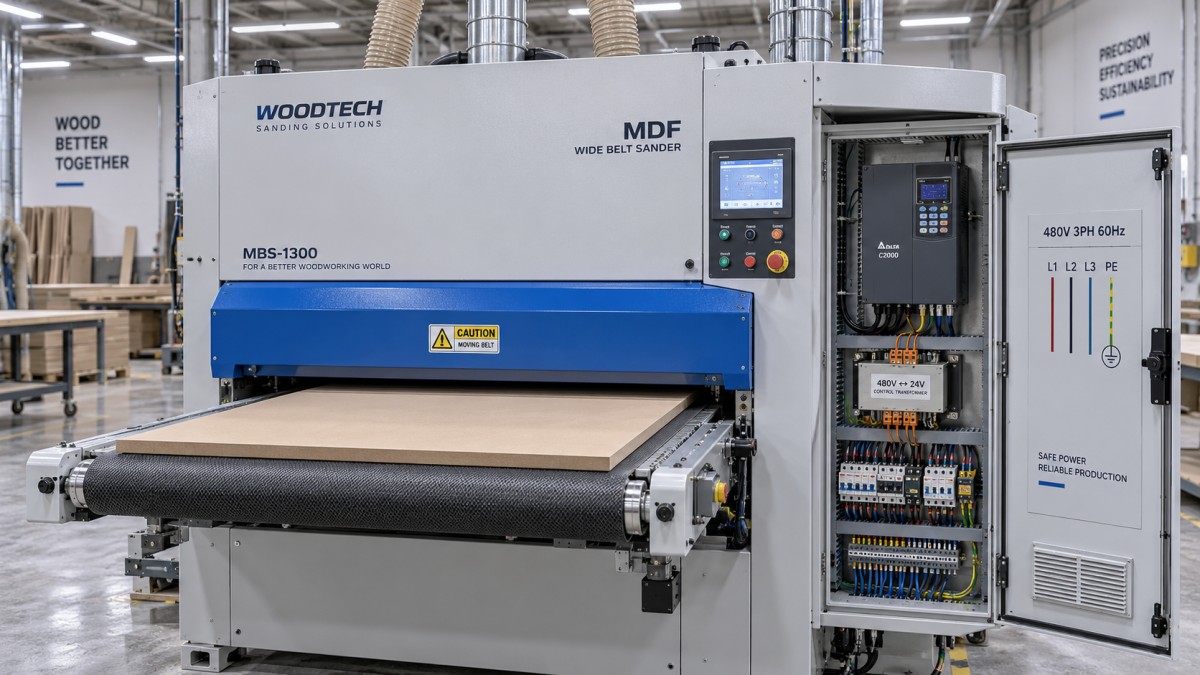

¿Qué configuración necesita una lijadora de MDF para funcionar con una alimentación de 480 V y 60 Hz?

Una lijadora de MDF conectada a una alimentación de 480 V, 60 Hz necesita un sistema eléctrico trifásico compatible en toda la máquina: motores, variadores, alimentación de control, componentes de conmutación y dispositivos de protección. Que la placa de características de un motor sea adecuada no demuestra por sí solo que la lijadora completa esté lista para conectarse.

Laconfiguración de la lijadora de MDF para 480 V, 60 Hz también depende de la alimentación disponible, la velocidad de la banda de lijado, el sistema de avance y los requisitos de instalación. Antes de pedir o modificar una máquina, determine las especificaciones de la alimentación de entrada y solicite un esquema eléctrico que muestre cómo recibe cada circuito la tensión y frecuencia correctas.

Empiece por la alimentación de entrada y la potencia nominal de la máquina completa

Especifique la alimentación requerida como480 V, trifásica, 60 Hz y determine si la máquina necesita un conductor neutro además de los conductores de fase y la toma de tierra de protección. Muchas máquinas industriales generan internamente su tensión de control y no necesitan neutro, pero esto debe coincidir con el diseño real de los circuitos.

La toma de tierra de protección y el neutro cumplen funciones distintas. El conductor de puesta a tierra nunca debe sustituir a un neutro que falte. Del mismo modo, que haya un neutro en el edificio no significa que la máquina lo necesite.

La configuración de la alimentación también es importante. Los sistemas en estrella con neutro a tierra, en triángulo y otros sistemas pueden afectar a la compatibilidad de los variadores de frecuencia, los dispositivos de protección contra sobretensiones y los filtros. Proporcione al proveedor la configuración de la alimentación junto con la tensión nominal. Decir «hay 480 V disponibles» omite información necesaria para seleccionar algunos componentes eléctricos.

Utilice las siguientes comprobaciones para convertir una solicitud general de tensión en una configuración definida.

Lea la placa de características de todos los motores, incluidos los más pequeños

Una lijadora de banda ancha para MDF puede tener motores independientes para los cabezales de lijado, el avance de la cinta transportadora, el ajuste de espesor, los cepillos y otras funciones. Cada uno necesita una alimentación compatible o un variador seleccionado correctamente. Revisar solo el motor de lijado más grande puede dejar oculto un motor auxiliar incompatible en una máquina que, por lo demás, sería adecuada.

Unmotor de 460 V, 60 Hz puede ser adecuado para una alimentación nominal de 480 V. En la práctica habitual de Norteamérica, la tensión de utilización del motor tiene en cuenta la caída de tensión entre la alimentación y los bornes del motor. La decisión sigue dependiendo del rango de funcionamiento permitido del motor y de la tensión que recibe realmente. La indicación de 460 V no demuestra automáticamente que exista una incompatibilidad.

Un motor marcado para 380 V o 400 V requiere una evaluación diferente. Algunos motores tienen varias conexiones de bobinado aprobadas; otros no admiten 480 V mediante una reconexión. Las conexiones en estrella y en triángulo son configuraciones específicas del bobinado, no opciones universales para convertir la tensión. Siga el diagrama de conexión del motor y el diseño de ingeniería de la máquina.

Registre la corriente nominal además de la potencia. Dos motores con la misma potencia indicada en kilovatios pueden requerir ajustes de variador y protección contra sobrecargas diferentes. Los motores de sustitución también deben tener características adecuadas de montaje, dimensiones del eje, envolvente, régimen de servicio y velocidad.

Resuelva la diferencia de frecuencia antes de elegir un método de conversión

Una lijadora diseñada originalmente para una alimentación de 50 Hz necesita algo más que un ajuste de tensión. En un motor de inducción conectado directamente, cambiar la frecuencia de alimentación modifica su velocidad de funcionamiento. Esto puede aumentar la velocidad de la banda de lijado, alterar el avance de la cinta transportadora y cambiar la relación entre la eliminación de material y el desplazamiento del panel.

Una mayor velocidad de lijado no siempre resulta útil. Los tambores de contacto, rodamientos, poleas y bandas abrasivas tienen límites de funcionamiento. Los cambios también pueden afectar a la generación de calor, el acabado superficial y la carga sobre el cabezal de lijado. La velocidad admisible debe determinarse según el diseño de la máquina y las especificaciones del abrasivo.

Un transformador cambia la tensión; no cambia la frecuencia. Alimentar una máquina de 400 V, 50 Hz mediante un transformador conectado a una fuente de 480 V, 60 Hz significa que la máquina sigue funcionando con una alimentación de 60 Hz. Esta configuración solo es adecuada si el resto del equipo y las velocidades mecánicas están diseñados para admitirla.

Hay varios enfoques prácticos:

• Pida una máquina configurada de fábrica para 480 V, 60 Hz. Así, los motores, controles, protecciones y velocidades de funcionamiento se seleccionan de forma conjunta.
• Modifique una máquina existente mediante una intervención de ingeniería. Esto puede implicar la sustitución o reconexión de motores, cambios en la alimentación de control, selección de variadores y actualización de la documentación.
• Utilice un transformador cuando solo quede por resolver la diferencia de tensión. Puede ser adecuado para equipos que ya admiten el funcionamiento a 60 Hz, siempre que el transformador esté dimensionado para la carga conectada y las condiciones de arranque.

Compare todo el alcance de la conversión antes de elegir. Un transformador económico puede resultar una mala compra si la máquina también necesita motores, componentes de control y modificaciones mecánicas nuevos.

Configure los variadores teniendo en cuenta el motor y el proceso de lijado

Si la lijadora utiliza variadores de frecuencia, sus valores nominales de entrada deben admitir la alimentación disponible de 480 V. La capacidad de corriente de salida debe ser adecuada para los motores conectados y sus cargas de funcionamiento. Seleccionar un variador únicamente por una potencia en caballos de fuerza igual a la indicada en el motor puede hacer que se pasen por alto el régimen de sobrecarga, la temperatura de la envolvente y otras condiciones de la aplicación.

Los parámetros de puesta en servicio deben corresponder a los datos reales de la placa del motor: tensión, corriente, frecuencia y velocidad. La aceleración, la desaceleración, la protección contra sobrecargas y la frecuencia de salida máxima también deben adaptarse a la máquina.

Un variador puede controlar la frecuencia del motor independientemente de la frecuencia de entrada, lo que puede ayudar a conservar la velocidad de funcionamiento prevista. Sin embargo, la compatibilidad sigue dependiendo de la tensión del motor, su aislamiento, su refrigeración y las características de salida del variador. Instalar un variador no hace automáticamente que cualquier motor sea apto para cualquier alimentación.

El cabezal de lijado y la cinta transportadora requieren atención por separado. La velocidad de la banda de lijado influye en la acción de corte, mientras que la velocidad de avance determina cuánto tiempo permanece el panel bajo el cabezal. Mantener una mientras se cambia la otra puede producir un acabado diferente o una eliminación excesiva de material.

La desaceleración requiere especial cuidado porque los conjuntos de lijado conservan energía de rotación. Un ajuste de parada demasiado brusco puede provocar fallos del variador o hacer necesario un sistema de frenado. El funcionamiento de la parada de emergencia debe diseñarse teniendo en cuenta los peligros de la máquina y sus circuitos de seguridad; una orden de parada normal del variador, por sí sola, no constituye una función de seguridad adecuada.

Incluya la alimentación de control y las protecciones en las especificaciones

El PLC, los sensores, las bobinas de contactores, las válvulas y la pantalla pueden utilizar tensiones distintas de la alimentación principal. Una máquina puede tener motores de lijado compatibles y, aun así, sufrir daños inmediatos en los componentes de control si el transformador de control está conectado incorrectamente.

En el caso de un transformador con varias tomas en el primario, la conexión seleccionada debe coincidir con la alimentación de entrada. Las fuentes de alimentación electrónicas también deben tener un rango de entrada adecuado. Compruebe por separado los valores nominales de las bobinas y los ventiladores, sobre todo cuando los componentes se alimenten directamente de la red.

El diseño eléctrico debe especificar cómo recibe alimentación la máquina, cómo se despejan los fallos y cómo se protegen los motores contra sobrecargas. Estas funciones están relacionadas, pero son distintas. Un dispositivo de protección de circuito derivado no proporciona necesariamente la protección contra sobrecargas que requiere el motor para la aplicación.

No dimensione el alimentador dividiendo la potencia total de los motores por la tensión de alimentación. La corriente trifásica también depende de la eficiencia, el factor de potencia, el funcionamiento simultáneo y las condiciones de arranque. Utilice los valores eléctricos nominales de la máquina y la información de instalación para determinar los conductores del alimentador, el valor nominal del seccionador y la selección de los dispositivos de protección conforme a las normas de instalación aplicables.

Lacorriente nominal de cortocircuito de la máquina también debe ser adecuada para la corriente de fallo disponible en el punto de conexión. Este valor se refiere al conjunto del cuadro eléctrico y sus componentes, no simplemente al número impreso en el interruptor automático de entrada.

El polvo de MDF también afecta a la fiabilidad eléctrica. El sellado del armario, la refrigeración, el mantenimiento de los filtros y la ubicación de los componentes deben adecuarse al entorno de instalación. La acumulación de polvo puede obstaculizar la refrigeración y contaminar los equipos. Coordine la extracción de polvo y las tareas de limpieza con la instalación de la máquina, incluidos los enclavamientos necesarios del sistema de extracción.

Compruebe la instalación antes de procesar un panel

El personal eléctrico cualificado debe realizar la conexión y la puesta en servicio eléctrica utilizando los planos de la máquina. Las comprobaciones útiles van más allá de verificar si arranca el motor principal.

1. Inspeccione la configuración suministrada. Compare la placa de la máquina, las placas de los motores, los valores nominales de los variadores, las conexiones de los transformadores y los planos con las especificaciones del pedido.
2. Mida la alimentación de entrada. Compruebe la tensión entre fases y la frecuencia; después, investigue cualquier desequilibrio de tensión significativo. Repita las mediciones pertinentes durante el arranque y el funcionamiento para detectar caídas de tensión excesivas.
3. Compruebe la puesta a tierra y la alimentación de control. Verifique la continuidad de la conexión de protección a tierra y las tensiones de control correctas antes del funcionamiento normal.
4. Verifique el sentido de giro y el seguimiento de la banda conforme al procedimiento establecido. Compruebe los cabezales de lijado, el sentido de avance y los equipos asociados. Cambiar las fases en la entrada no invertirá necesariamente el sentido de un motor controlado por un variador.
5. Pruebe las funciones de operación y seguridad. Incluya las paradas de emergencia, los enclavamientos de acceso, los controles de avance, las condiciones de habilitación del sistema de extracción, si están instaladas, y el comportamiento de rearranque tras un corte de alimentación.
6. Procese paneles de MDF representativos. Supervise la corriente de los motores, los fallos de los variadores, el seguimiento de la banda, la calidad de la superficie y la estabilidad de funcionamiento con los ajustes de producción previstos.

Una prueba en vacío no permite determinar el rendimiento con carga de lijado. Empiece con ajustes controlados y aumente la carga sin superar la capacidad nominal de la máquina. Registre los parámetros satisfactorios para disponer de una referencia fiable para ajustes posteriores y mantenimiento.

Si se dispara un interruptor automático durante el arranque, determine si la causa es la corriente de arranque, una caída de tensión, ajustes incorrectos, un fallo o resistencia mecánica. Aumentar el calibre del interruptor sin comprobar el circuito puede dejar los conductores o los equipos sin protección adecuada. Del mismo modo, los disparos repetidos de un variador deben diagnosticarse antes de modificar los umbrales de protección.

Incluya la configuración requerida en las especificaciones de compra

Una descripción de pedido útil debe ser más específica que «versión de 480 V». Indique la alimentación, las velocidades de funcionamiento requeridas, el rango de avance, la configuración de la tensión de control, el entorno de instalación y los requisitos de documentación. Solicite la corriente nominal de entrada de la máquina, el método de arranque, los detalles de conexión y los planos eléctricos antes de preparar la instalación.

Para solicitar un presupuesto a Qingdao Zhongding Machinery Co., Ltd., incluya en la misma solicitud los detalles de la alimentación del emplazamiento y el proceso de lijado de MDF previsto. Su oferta de maquinaria para trabajar la madera y asistencia técnica es pertinente para coordinar las especificaciones de la máquina, las piezas de repuesto y el servicio posterior. La configuración eléctrica debe documentarse igualmente para la máquina concreta que se suministre.

El criterio práctico de aceptación es que todo el sistema eléctrico de la máquina coincida con la alimentación del emplazamiento y que las velocidades de lijado y avance se mantengan dentro de los límites de diseño previstos. Determine estos detalles antes del envío y, después, utilice los planos acordados y los registros de puesta en servicio para poner la lijadora en producción.
